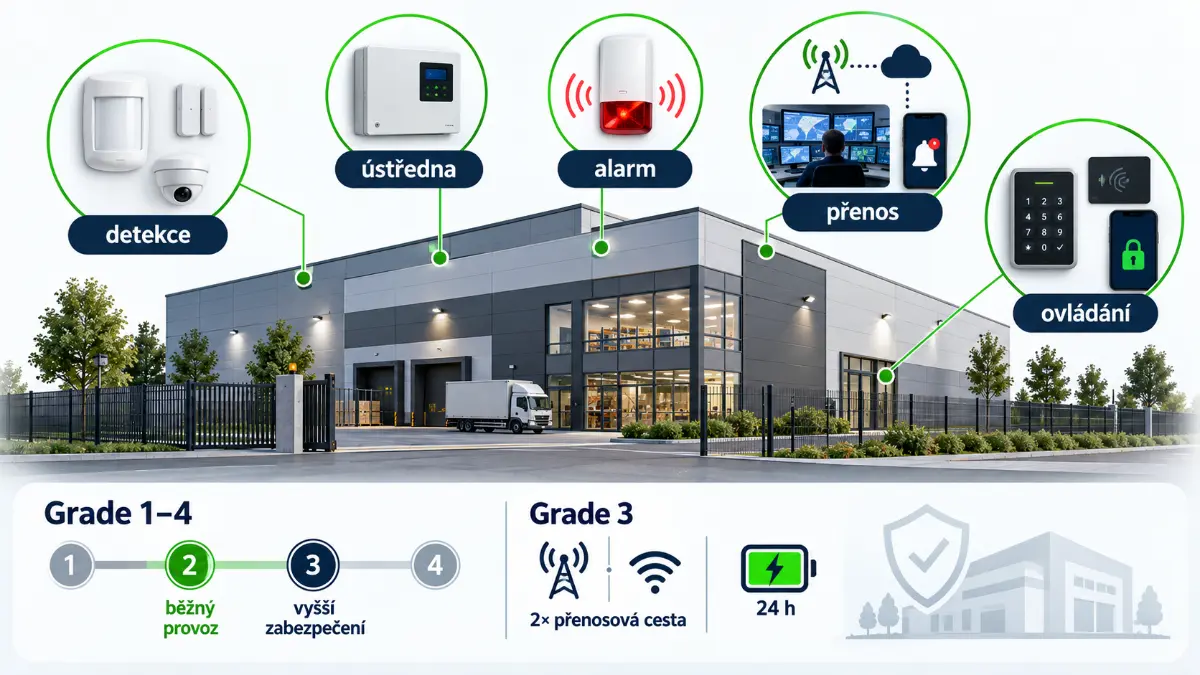

Rychlá odpověď: Poplachový zabezpečovací systém (EZS) tvoří pět vrstev: detekční (čidla), řídicí (ústředna), poplachová (sirény a majáky), přenosová (na PCO nebo do mobilu) a ovládací (klávesnice, karty, aplikace). Pro průmyslové objekty se řídí stupni zabezpečení Grade 1–4 dle ČSN EN 50131 – Grade 2 pokrývá běžné provozy, Grade 3 vysokohodnotové objekty a vyžaduje dvě nezávislé přenosové cesty a zálohu napájení min. 24 hodin.
Elektronický zabezpečovací systém (EZS) v průmyslovém objektu nebo komerčním areálu je komplexní soustava vzájemně provázaných prvků. Pochopit, jak systém funguje jako celek, pomůže při výběru vhodného řešení, správném nastavení a efektivní reakci na alarm. Tento přehled je zaměřen na objekty od výrobních hal po logistická centra a komerční budovy.
Z čeho se EZS systém skládá?
EZS se skládá z těchto základních vrstev:
- Detekční vrstva – čidla a detektory
- Řídicí vrstva – ústředna EZS
- Poplachová vrstva – sirény, majáky, signalizace
- Přenosová vrstva – přenos na PCO nebo vlastní monitoring
- Ovládací vrstva – klávesnice, karty, mobilní aplikace
Jaká čidla se v průmyslovém EZS používají?
Pasivní infračervené detektory (PIR)
Nejrozšířenější typ čidla pro detekci pohybu uvnitř objektu. PIR detekuje změnu tepelného záření způsobenou pohybem teplé osoby v prostoru.
Pro průmyslové provozy jsou klíčové specifické varianty:
- Antimasking PIR – detekuje zakrytí čidla (sprej, lepicí páska). Povinné pro systémy Grade 3 a výše
- PIR s imunitou vůči zvířatům – ignoruje pohyb zvířat do 20–35 kg, vhodné pro provozy s volným pohybem zvířat (zemědělství, záchranné stanice)
- Duální technologie (PIR + mikrovlnný radar) – falešný alarm pouze při aktivaci obou čidel současně. Pro průmyslová prostředí s vibracemi, průvanem nebo tepelnými zdroji je duální technologie nezbytnost
Magnetické kontakty
Hlídají otevření dveří, oken, vrat, střešních světlíků. Při oddálení magnetu od kontaktu systém zaregistruje narušení. Pro průmyslové haly jsou klíčové:
- Kontakty pro průmyslová vrata – výjezdová vrata haly, posuvné brány, sekční dveře
- Kontakty s odolností vůči magnetickému poli (high security verze) – ochrana proti obcházení pomocí externího magnetu
Detektory rozbitého skla
Akustická čidla detekující charakteristický zvuk rozbitého skla. Pokrývají plochu 6–9 m² nebo radius 6–9 m. Pro průmyslové provozy s prašným prostředím nebo hlukem strojů se nedoporučují – falešné poplachy jsou časté.
Vibrační čidla
Detekují vibrace při pokusu o vloupání do trezoru, trezorové místnosti nebo při provrtávání stěn. Pro ochranu serveroven, trezorů nebo výzkumných laboratoří.
Detektor tříštění (shock sensor)
Podobné vibrační čidlo, ale kalibrované na rázy při rozbití skla nebo násilném otevření dveří. Montáž přímo na chráněný prvek (dveře, okno).
Venkovní detektory: perimetr areálu
Ochrana venkovního perimetru průmyslového areálu je specifická disciplína:
- Mikrovlnné bariéry – páry vysílač/přijímač tvoří neviditelnou stěnu. Přerušení záření = alarm. Dosah 50–200 m, imunita vůči větru, dešti, malým zvířatům
- Infračervené bariéry – aktivní IR paprsky. Nižší odolnost vůči povětrnostním podmínkám než mikrovlnné
- Kabelové senzory – do oplocení nebo do země. Detekují prohnutí/přestřižení plotu nebo prokopání tunelu
- Kamerová analytika na perimetru – IP kamery s detekcí přechodu linie. Moderní AI analytika snižuje falešné poplachy způsobené pohybem stromů nebo zvířat
Řídicí vrstva: ústředna EZS
Ústředna je mozek celého systému. Přijímá signály ze čidel, vyhodnocuje je dle nastavených pravidel a řídí poplachové prvky a přenosová zařízení.
Klíčové parametry průmyslové ústředny:
Kapacita – počet připojitelných čidel a zón. Pro průmyslový areál s desítkami vstupů a stovkami čidel jsou potřeba ústředny s kapacitou 64–256+ zón (např. Bosch B9512, DSC PowerSeries Neo, Paradox EVO HD).
Stupeň zabezpečení (Grade) – dle ČSN EN 50131. Grade 2 pro standardní průmyslové provozy, Grade 3 pro vysokohodnotové objekty (sklady cenností, banky).
Záložní napájení – akumulátor udržující systém v provozu při výpadku sítě. Norma pro Grade 2 vyžaduje zálohu min. 12 hodin, Grade 3 min. 24 hodin.
Sabotážní ochrana – ústředna v tamper-chráněné skříni. Pokud někdo skříň otevře, systém vyhlásí sabotážní alarm.
Zónování a oddíly
Pro průmyslový areál s více budovami nebo různými bezpečnostními požadavky jsou klíčové oddíly (partitions). Každý oddíl lze samostatně střežit a odjistit:
- Oddíl 1: administrativní budova
- Oddíl 2: výrobní hala
- Oddíl 3: sklad
- Oddíl 4: venkovní perimetr
Správce skladu odjistí jen svůj oddíl, výroba svůj. Perimetr může být střežen nepřetržitě i při práci uvnitř objektu.
Poplachová vrstva: sirény a signalizace
Vnitřní sirény – hlučná akustická zařízení (100–120 dB) umístěná uvnitř objektu. Slouží k přivolání pozornosti obsluhy a jako psychologický odstrašující prvek.
Venkovní sirény s majákem – kombinace akustického a světelného poplachu na fasádě budovy. Viditelné a slyšitelné z dálky, v tamper-chráněné skříni s vlastním akumulátorem.
Sabotážní odolnost sirény – klíčová pro venkovní montáž. Siren box musí detekovat pokus o demontáž a reagovat vlastním alarmem i při odpojení od ústředny.
Jak EZS komunikuje s PCO?
Přenosové zařízení (komunikátor) odesílá stav systému na PCO nebo mobilní aplikaci. Moderní komunikátory podporují:
- GSM/GPRS – primární nebo záložní přenosová cesta
- Ethernet/IP – rychlejší přenos, vhodný pro video-verifikaci
- Redundantní přenos – při výpadku jedné cesty automaticky přepne na záložní
Pro Grade 3 norma EN 50136 vyžaduje minimálně dvě nezávislé přenosové cesty.
Jak se EZS ovládá?
Klávesnice s kódem – základní ovládání, vhodné pro malé provozy. Nevýhoda: kód se sdílí.
Bezkontaktní čtečka (RFID karta) – zaměstnanec přikládá kartu k čtečce. Audit trail, individuální oprávnění.
Biometrická klávesnice – kombinace otisku prstu a kódu pro vstup do vysokohodnotových prostor.
Mobilní aplikace – vzdálené střežení/odjištění přes smartphone. Vhodné pro správce více objektů.
Časté dotazy
Co znamená stupeň zabezpečení Grade u EZS?
Grade 1–4 podle normy ČSN EN 50131 vyjadřuje odolnost systému proti narušiteli. Grade 2 je vhodný pro běžné komerční a průmyslové provozy, Grade 3 pro objekty s vyšší hodnotou (sklady cenností, banky) a vyžaduje mimo jiné antimaskingová čidla, dvě nezávislé přenosové cesty a zálohu napájení min. 24 hodin.
Jaká čidla jsou nejlepší pro průmyslovou halu?
Do interiéru haly se hodí duální čidla (PIR + mikrovlnný radar), která omezují falešné poplachy z vibrací, průvanu a tepelných zdrojů. Perimetr areálu chrání mikrovlnné bariéry, kabelové plotové senzory nebo kamerová analytika s detekcí přechodu linie.
Musí být EZS napojen na PCO?
Nemusí, ale u firem to zpravidla vyžaduje pojišťovna. Napojení na pult centralizované ochrany (PCO) zajistí, že na alarm reaguje výjezdová jednotka. Pro Grade 3 norma ČSN EN 50136 vyžaduje minimálně dvě nezávislé přenosové cesty (např. IP + GSM).
Je záznam z kamer napojených na EZS osobní údaj?
Ano. Jakmile EZS spouští kamerový záznam, jde o zpracování osobních údajů podle GDPR (nařízení EU 2016/679); pravidla shrnuje metodika ÚOOÚ ke kamerovým systémům. Prostor je nutné označit a přístup k záznamu logovat.
