Rychlá odpověď: Následující scénář je modelový (typizovaný) případ – ne konkrétní klient Revelop. Ilustruje typický přínos první termovizní prohlídky: menší strojírenská dílna si objedná termovizi hlavního rozvaděče poprvé po letech provozu a technik najde svorku s teplotním rozdílem 42 °C oproti sousedním svorkám – podle běžně používané klasifikace ΔT jde o kritickou závadu vyžadující okamžitou opravu. Bez zásahu by degradace pravděpodobně vedla k výpadku nebo požáru v horizontu týdnů.
Výchozí situace
Strojírenská dílna se čtyřicítkou zaměstnanců provozuje obráběcí stroje napájené z hlavního rozvaděče v technické místnosti. Elektroinstalace má platnou periodickou revizi dle ČSN 33 1500, termovizní diagnostiku ale firma dosud nikdy neobjednávala – nemá zákonnou lhůtu, a "vždyť revize je v pořádku".
Po doporučení pojišťovny (v rámci obnovy pojistné smlouvy na majetek) si firma objedná první termovizní prohlídku hlavního rozvaděče a rozvaděčů u kritických strojů.
Co technik najde

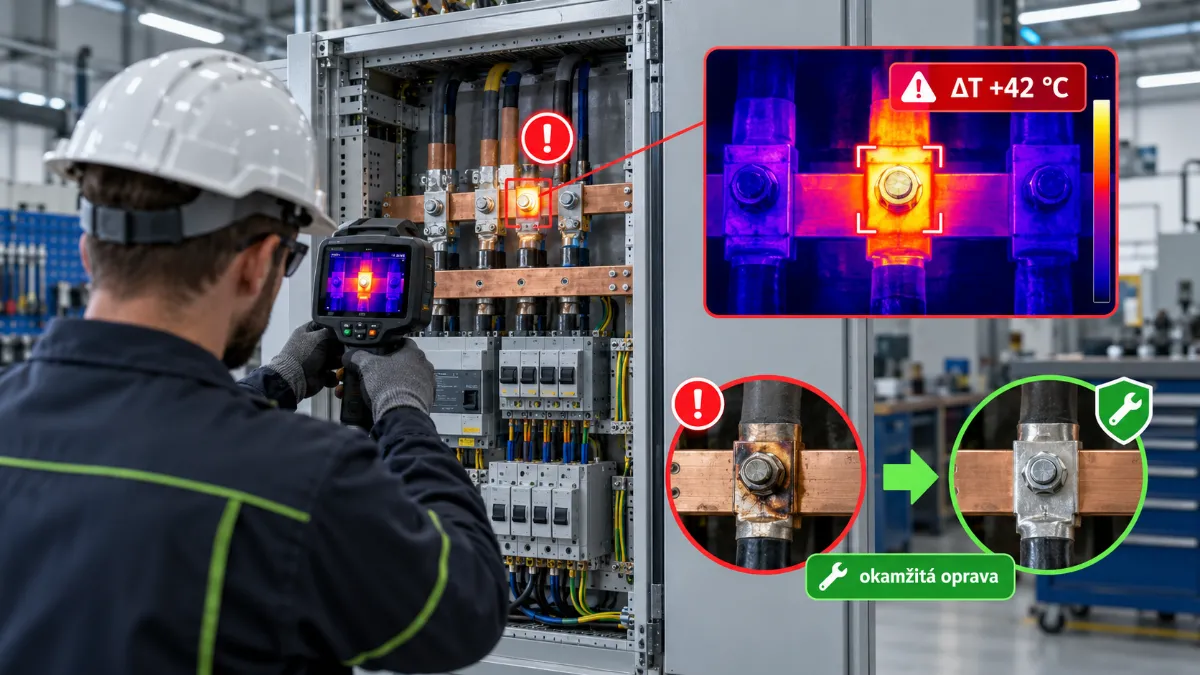

Při snímání hlavního rozvaděče za plného provozu (podmínka minimálně 25–30 % jmenovitého zatížení, jinak by anomálie nebyly viditelné) technik zaznamená na jedné ze svorek hlavní přípojnice teplotu výrazně vyšší než na okolních, srovnatelně zatížených svorkách. Po porovnání s referencí je teplotní rozdíl (ΔT) 42 °C.
Podle klasifikace nálezů používané v termovizní praxi spadá tato hodnota do pásma 35–70 °C – kritická závada, okamžitá oprava, riziko výpadku. O jednu kategorii výš (nad 70 °C) by šlo už o havarijní stav vyžadující okamžité odstavení.
Proč k tomu došlo
Vizuálně byla svorka v pořádku – žádná viditelná koroze, žádný zápach spáleniny, šroub na pohled utažený. Přechodový odpor v takto uvolněném spoji ale roste postupně a navenek se dlouho neprojevuje ničím, co by běžná vizuální prohlídka nebo funkční test jističe odhalily – jistič reaguje na zkrat nebo přetížení, ne na lokální zahřívání spoje v mezích jmenovitého proudu (podrobně princip vysvětluje Co je termovizní diagnostika).
Co se stalo dál
Elektrikář svorku ještě týž den dotáhl a zkontroloval navazující spoje na stejné přípojnici. Opakované měření po opravě potvrdilo pokles teploty na úroveň srovnatelnou s okolními svorkami. Náklad na opravu: hodina práce elektrikáře a krátká odstávka jednoho vývodu, mimo hlavní směnu.
Co to znamená v číslech
Cena celé termovizní prohlídky dílny se pohybovala v řádu nižších desítek tisíc korun. Pokud by se svorka nechala bez povšimnutí, další vývoj by pravděpodobně sledoval mechanismus popsaný v článku o termovizní diagnostice: postupné zvyšování teploty, degradace izolace v okolí spoje, a nakonec buď výpadek přípojnice (odstávka výroby v řádu hodin), nebo v horším případě vznícení izolace uvnitř rozvaděče.
Pro srovnání – u provozu, kde hodina výpadku výrobní linky stojí desítky až stovky tisíc korun, se jedna prohlídka za desítky tisíc korun vrátí, pokud odhalí byť jedinou závadu tohoto rozsahu.
Poučení pro praxi
Platná periodická revize elektroinstalace neznamená, že je vyloučené riziko přehřívajícího se spoje – revize se zaměřuje na soulad s normou v okamžiku kontroly, ne na průběžné sledování teplotního stavu za provozu. Termovizní diagnostika je jediná běžně dostupná metoda, která tento typ latentní závady odhalí, aniž by bylo nutné rozvaděč odstavit nebo demontovat.
Časté dotazy
Znamená platná revize elektroinstalace, že se nemusím bát přehřívajících se spojů?
Ne. Periodická revize ověřuje soulad s normou v okamžiku kontroly, typicky jednou za 3–5 let. Přechodový odpor a přehřívání spoje mohou vzniknout a eskalovat kdykoli mezi dvěma revizemi – proto se doporučuje doplnit revize o pravidelnou termovizní diagnostiku.
Co znamená teplotní rozdíl (ΔT) 42 °C v termovizní zprávě?
Podle běžně používané klasifikace spadá ΔT 35–70 °C do kategorie kritická závada s doporučením okamžité opravy kvůli riziku výpadku. Nad 70 °C jde už o havarijní stav vyžadující okamžité odstavení zařízení.
Proč taková závada nebyla vidět při běžné vizuální prohlídce?
Přechodový odpor ve spoji se navenek dlouho neprojevuje viditelnými příznaky – žádnou korozí, zápachem ani změnou barvy, dokud teplota nezačne poškozovat okolní izolaci. Termokamera detekuje tento typ anomálie mnohem dřív, protože měří přímo povrchovou teplotu, ne vizuální stav.
