Světelná studie a světelně-technický výpočet – proč je základ každé realizace

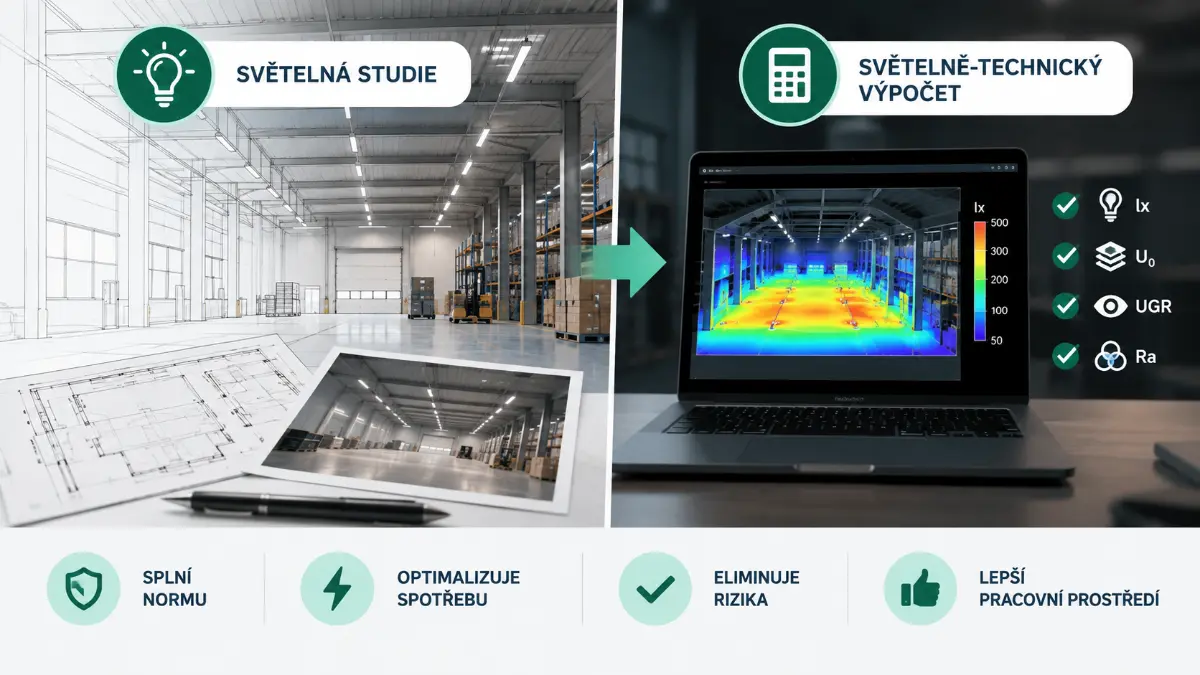

Jaký je rozdíl mezi světelnou studií a světelně-technickým výpočtem?

Tyto pojmy se v praxi používají prolnutě, ale mají odlišný obsah a slouží různým fázím projektu.

Světelná studie je analytický a konceptuální dokument:

• Zhodnocení požadavků na osvětlení z hlediska normy a provozního využití
• Návrh osvětlovací koncepce (typy svítidel, rozmístění, způsob řízení)
• Vizualizace navrhovaného řešení (renders, atmosféra, architektonický dojem)
• Srovnání variant (různé typy svítidel, různé koncepty rozmístění)

Světelná studie odpovídá na otázku „jak by to mohlo vypadat a fungovat" a je podkladem pro rozhodnutí investora.

Světelně-technický výpočet je kvantitativní dokument:

• Přesné rozmístění svítidel v půdorysu objektu s rozměry a výškami
• Výpočet osvětlenosti, rovnoměrnosti a oslnění (UGR) v každém bodě referenční roviny
• Výpočet s udržovacím činitelem (zohledňující degradaci svítidel v čase)
• Doložení shody s normou ČSN EN 12464-1 (nebo EN 12464-2 pro venkovní prostory)

Výpočet odpovídá na otázku „splní tato soustava normové požadavky v konkrétním objektu?"

U průmyslových projektů jsou obě části zpravidla zpracovány souběžně v jednom dokumentu.

Jaký software se používá pro světelně-technický výpočet?

Profesionální světelně-technický výpočet se provádí ve specializovaném softwaru. Nejrozšířenější jsou:

• DIALux evo – nejpoužívanější svobodný software pro výpočet osvětlení, podporuje import 3D modelů budov a fotometrická data (IES/LDT) od výrobců svítidel
• Relux – alternativa k DIALuxu, silná integrace s BIM systémy a Revitem
• AGi32 – běžný v anglofonním prostředí, silný v outdoor výpočtech

Vstupní data pro výpočet:

• 3D geometrie prostoru (půdorys, výška, sklony střechy)
• Odraznosti povrchů (strop, stěny, podlaha)
• Fotometrická data svítidel (soubory IES nebo LDT od výrobce)
• Provozní požadavky (požadovaná Ēm, UGR, CRI, udržovací činitel)

Výstupem jsou iso-luxové mapy (barevné plochy zobrazující osvětlenost), tabulky s hodnotami Ēm, Emin, U₀ a UGR, a přehled spotřeby navržené soustavy.

Proč je světelně-technický výpočet u průmyslových projektů nezbytný?

Výška a geometrie haly dramaticky ovlivní výsledek

Průmyslová hala s výškou 12 metrů a tmavými betonovými stěnami absorbuje světlo zcela jinak než hala 6 metrů výšky s bílými stěnami. Svítidlo, které na výšce 6 m osvítí plochu 4 × 4 m na 500 lx, na výšce 12 m osvítí stejnou plochu na 125 lx. Bez výpočtu není možné toto správně odhadnout.

Normové požadavky se liší dle druhu provozu

V jednom objektu mohou být zóny s různými požadavky – montáž 500 lx, dopravní ulička 200 lx, kancelář mistra 500 lx s UGR ≤ 19. Minimální hodnoty osvětlenosti na pracovišti přitom stanovuje nařízení vlády č. 361/2007 Sb. ve vazbě na ČSN EN 12464-1. Výpočet ověří, zda každá zóna splňuje své požadavky, a zároveň optimalizuje počet a typ svítidel tak, aby nebylo předimenzováno.

Dokumentace pro přejímku a pojišťovnu

Světelně-technický výpočet je součástí projektové dokumentace osvětlení. Při přejímce nové haly ho mohou vyžadovat:

• Hygiena práce (při kontrole pracovního prostředí)
• Pojišťovna (jako doklad, že osvětlení splňuje normové požadavky)
• Certifikační orgán (LEED, BREEAM, DGNB)
• Investor jako součást předávacích podkladů

Základ pro servisní plán

Výpočet s udržovacím činitelem definuje, kdy soustava klesne pod normové minimum – a tím stanoví interval čištění svítidel nebo výměny zdrojů (u neledových technologií). U průmyslových prostor s vysokou prašností nebo s chemickými výpary se interval údržby výrazně zkracuje.

Jak výpočet zlepší ekonomiku projektu

Přesný výpočet optimalizuje počet svítidel na minimum potřebné pro splnění normy. Předimenzování o 20 % více svítidel, než je nutné, znamená:

• 20 % vyšší pořizovací náklady
• 20 % vyšší spotřeba elektřiny po celou dobu provozu (20–30 let)

U haly s náklady na osvětlení 300 000 Kč/rok je 20 % přebytek zbytečných 60 000 Kč ročně. Za 20 let je to 1,2 mil. Kč – výrazně více, než stojí kvalitní projekt osvětlení.

Jak vypadá výstup z výpočtu

Projektová dokumentace osvětlení zpracovaná v DIALuxu obsahuje:

• Půdorys s polohou každého svítidla
• Tabulka výsledků: Ēm, Emin, Emax, U₀, UGR pro každou zónu
• Iso-luxová mapa v barvách (vizuálně přehledný přehled rozložení osvětlenosti)
• Tabulka spotřeby: počet svítidel, příkon, roční spotřeba
• Porovnání s normovými hodnotami – splněno/nesplněno

Časté dotazy

Jaký je rozdíl mezi světelnou studií a světelně-technickým výpočtem?

Světelná studie je konceptuální a vizuální dokument – ukazuje, jak by osvětlení mohlo vypadat a fungovat, a slouží k rozhodnutí investora. Světelně-technický výpočet je kvantitativní doklad, že navržená soustava splní normové hodnoty (osvětlenost, rovnoměrnost, UGR) v konkrétním objektu. U průmyslových projektů se obě části obvykle zpracují společně.

V jakém softwaru se dělá světelně-technický výpočet?

Nejrozšířenější je DIALux evo, dále Relux (silná integrace s BIM/Revitem) a AGi32. Výpočet pracuje s 3D geometrií prostoru, odraznostmi povrchů a fotometrickými daty svítidel (soubory IES/LDT od výrobce).

Je světelně-technický výpočet povinný?

Výpočet je součástí projektové dokumentace osvětlení a jako doklad o splnění normy ho může vyžadovat hygiena práce, pojišťovna, certifikační orgán (LEED, BREEAM, DGNB) i investor při přejímce. Minimální osvětlenost pracoviště stanovuje nařízení vlády č. 361/2007 Sb.

Kolik ušetří přesný výpočet oproti odhadu?

Předimenzování o 20 % zbytečných svítidel znamená o 20 % vyšší pořizovací náklady i spotřebu po celou dobu provozu. U haly s náklady na osvětlení 300 000 Kč/rok to je 60 000 Kč ročně navíc – za 20 let 1,2 mil. Kč, tedy výrazně více, než stojí kvalitní projekt.
